Słupki do znaków drogowych

Słupki do znaków drogowych jako konstrukcja wsporcza oznakowania pionowego

Słupki do znaków drogowych to stalowe elementy nośne przeznaczone do montażu znaków drogowych, tabliczek informacyjnych i wybranych elementów pomocniczych infrastruktury drogowej. Pełnią funkcję konstrukcji wsporczej oznakowania pionowego, utrzymując tarczę znaku na wymaganej wysokości i w stabilnym położeniu względem kierunku ruchu. Stosuje się je przy drogach publicznych, na parkingach, terenach zakładowych, placach, drogach wewnętrznych oraz w miejscach, w których oznakowanie musi być trwale osadzone w gruncie.

Parametry techniczne słupków pod znaki drogowe

• Materiał: stal ocynkowana.
• Wysokość: typowo od 3,5 m wzwyż.
• Średnica: od fi 60,2 mm wzwyż.
• Grubość ścianki: 2 mm w wariancie standardowym.
• Kompatybilność: ze wszystkimi typowymi uchwytami i obejmami stosowanymi do montażu znaków drogowych.
• Sposób montażu: zakotwienie w podłożu, zabetonowanie lub obsypanie odpowiednim kruszywem.
• Elementy montażowe: kotwa i zaślepka, jeśli występują w danym wariancie zestawu.
• Głębokość osadzenia przy doborze długości: co najmniej 0,7 m.
• Minimalna wysokość dolnej krawędzi znaku przy doborze długości: 2,2 m nad gruntem.

Cechy słupków stalowych do znaków drogowych

• Stal ocynkowana: zabezpiecza rurę przed korozją w warunkach zewnętrznych, dlatego słupki mogą pracować przy opadach, wilgoci i zmiennych warunkach atmosferycznych.
• Różne wysokości: umożliwiają dopasowanie długości słupka do wysokości tarczy znaku, wymaganej wysokości montażu oraz głębokości zakotwienia.
• Średnica od fi 60,2 mm: pozwala dobrać konstrukcję wsporczą do typowych znaków drogowych oraz do większych lub bardziej obciążonych elementów oznakowania.
• Ścianka 2 mm w wariancie standardowym: określa podstawowy wariant słupka stosowany przy typowych znakach drogowych.
• Warianty wzmocnione: większa średnica lub grubsza ścianka mogą być stosowane tam, gdzie potrzebna jest wyższa odporność na obciążenia mechaniczne albo trudniejsze warunki terenowe.
• Zaślepka słupka: zamyka górną część rury i ogranicza dostawanie się wody opadowej do jej wnętrza.
• Kotwa montażowa: wspiera stabilne osadzenie słupka w gruncie i ogranicza ryzyko jego obracania się po zamontowaniu oznakowania.
• Kompatybilność z typowymi obejmami: średnica słupków pozwala stosować standardowe uchwyty montażowe używane przy znakach drogowych, tabliczkach informacyjnych i elementach oznakowania pionowego.
• Montaż w podłożu: zabetonowanie lub obsypanie kruszywem pozwala dostosować sposób osadzenia do warunków miejsca montażu.

Korzyści dla montażu i utrzymania oznakowania

• Utrzymują znak w stałym położeniu: stabilne osadzenie słupka ogranicza ryzyko przekręcania się oznakowania po montażu.
• Ułatwiają dopasowanie do wielkości znaku: różne długości i średnice pozwalają dobrać słupek do tarczy znaku oraz wymaganej wysokości ekspozycji.
• Ograniczają problemy eksploatacyjne: ocynkowana powierzchnia zmniejsza podatność rury na korozję w warunkach zewnętrznych.
• Porządkują montaż na wielu lokalizacjach: warianty standardowe i wzmocnione pozwalają rozdzielić zastosowania typowe od miejsc wymagających mocniejszej konstrukcji.
• Pomagają zabezpieczyć wnętrze rury: zaślepka ogranicza dostawanie się wody opadowej do słupka.
• Wspierają trwałe zakotwienie: kotwa utrudnia obrót słupka i poprawia stabilność osadzenia po zamontowaniu znaku.

Rodzaje słupków do oznakowania pionowego

Jak dobrać słupek pod znak drogowy

• Wielkość znaku: im większa tarcza lub tablica, tym większe znaczenie ma dobór długości, średnicy i ewentualnie wzmocnionej konstrukcji słupka.
• Wysokość montażu: długość słupka należy dobrać tak, aby uwzględnić wysokość znaku, minimalną wysokość dolnej krawędzi nad gruntem oraz część osadzaną w podłożu.
• Głębokość zakotwienia: przy doborze długości należy doliczyć co najmniej 0,7 m na osadzenie słupka w gruncie.
• Miejsce montażu: przy drogach, na parkingach i placach manewrowych istotna jest stabilność słupka po zamocowaniu znaku oraz odporność na warunki atmosferyczne.
• Rodzaj oznakowania: dla typowych znaków drogowych stosuje się warianty standardowe, a dla większych tablic lub dodatkowych elementów, takich jak wybrane kamery monitoringu, należy rozważyć słupek o większej średnicy albo wzmocnionej konstrukcji.
• Sposób osadzenia: zabetonowanie sprawdza się przy trwałym montażu, natomiast obsypanie kruszywem może być brane pod uwagę tam, gdzie betonowanie jest mniej praktyczne.
• Kompletność montażu: jeśli słupek ma pracować na zewnątrz przez długi czas, warto sprawdzić, czy wybrany wariant obejmuje zaślepkę i kotwę.
• Uchwyty i obejmy: przy doborze słupka należy uwzględnić średnicę rury oraz typ mocowania znaku; słupki są kompatybilne ze wszystkimi typowymi obejmami i uchwytami do oznakowania drogowego.

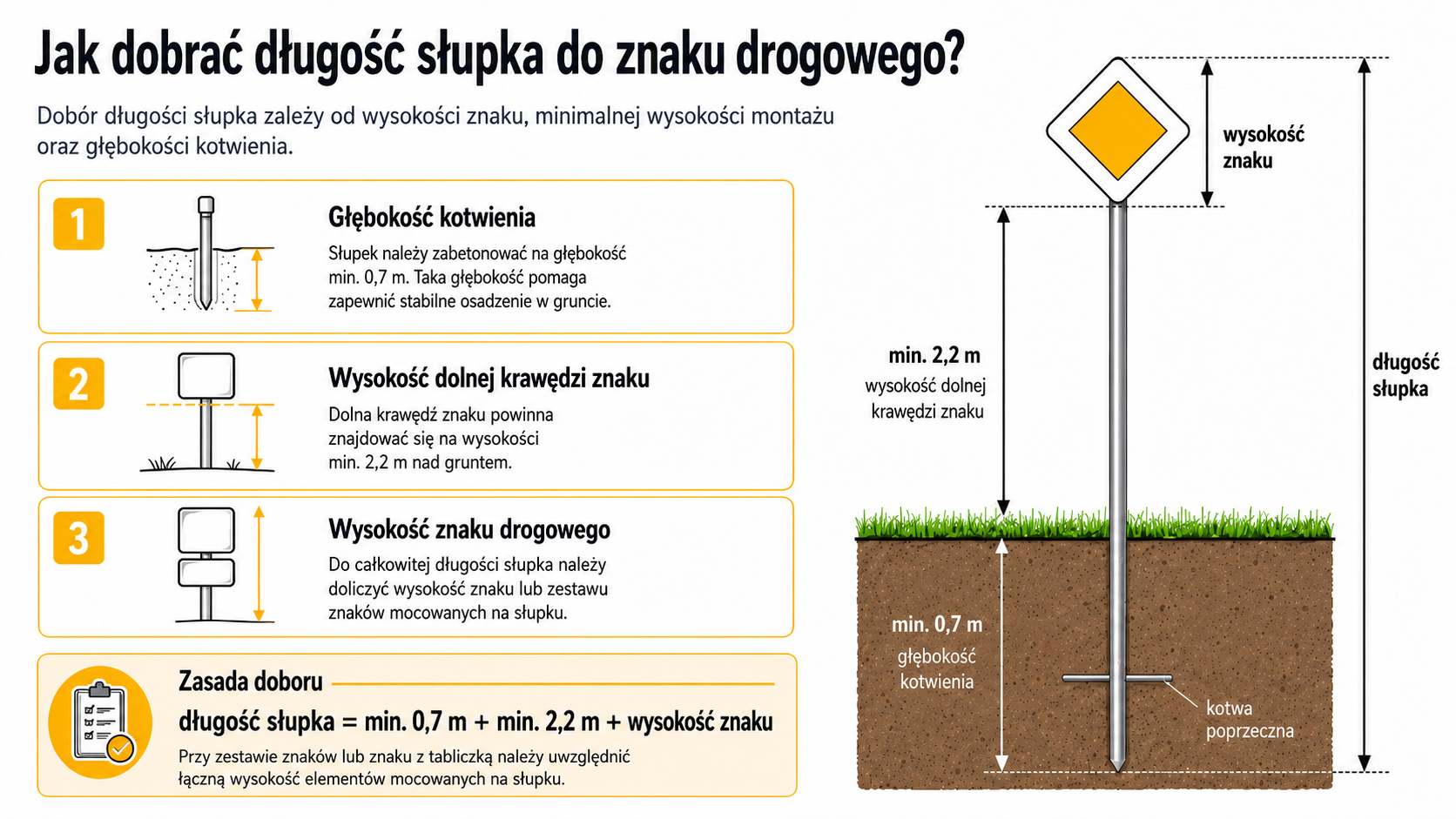

Dobór długości słupka do wysokości znaku

Długość słupka pod znak drogowy można określić przez zsumowanie trzech wartości: wysokości znaku, minimalnej wysokości dolnej krawędzi znaku nad gruntem oraz głębokości zakotwienia. Dla małego znaku o wysokości 600 mm, przy dolnej krawędzi na wysokości 2200 mm i zakotwieniu 700 mm, całkowita długość słupka wynosi:

0,6 m + 2,2 m + 0,7 m = 3,5 m

W przypadku większych znaków do obliczenia należy przyjąć rzeczywistą wysokość tarczy znaku. Ten sposób doboru pozwala uniknąć sytuacji, w której słupek po osadzeniu w gruncie jest zbyt krótki do prawidłowego montażu oznakowania.

Zastosowanie słupków do znaków i tablic informacyjnych

• Montaż znaków drogowych przy drodze publicznej: słupek utrzymuje tarczę znaku na właściwej wysokości i tworzy stały punkt oznakowania pionowego.
• Organizacja ruchu na parkingu: słupek umożliwia zamocowanie znaków i tabliczek wskazujących zasady poruszania się, parkowania lub kierunek przejazdu.
• Oznakowanie dróg wewnętrznych: konstrukcja wsporcza pozwala ustawić znaki na terenach zakładowych, osiedlowych i prywatnych.
• Montaż tabliczek informacyjnych na placach i wjazdach: słupek zapewnia stałe podparcie dla informacji kierowanych do kierowców, pieszych lub użytkowników terenu.
• Stabilne ustawienie oznakowania na placu manewrowym: osadzony w gruncie słupek utrzymuje znak w widocznym miejscu mimo codziennego ruchu pojazdów.
• Instalacja wybranych kamer monitoringu przy oznakowaniu: odpowiednio dobrany słupek może stanowić punkt montażowy dla lekkich elementów pomocniczych, jeśli ich masa i sposób mocowania są zgodne z wariantem słupka.
• Oznakowanie terenów prywatnych: słupek pozwala trwale zamontować znaki regulujące ruch, wjazd, postój lub dostęp do wybranej strefy.

Montaż słupków do znaków drogowych w gruncie

Słupki do znaków drogowych montuje się przez zakotwienie w podłożu. Najczęściej stosuje się zabetonowanie, które zapewnia trwałe osadzenie słupka w miejscu montażu. Alternatywnie słupek może być obsypany odpowiednim kruszywem, jeżeli warunki terenu lub charakter prac nie wymagają betonowania. W obu przypadkach należy uwzględnić część słupka przeznaczoną do osadzenia w gruncie, ponieważ wpływa ona na końcową wysokość montażu znaku.

Kompletacja słupka z uchwytem, obejmą i znakiem

Przy kompletowaniu oznakowania należy dobrać słupek do średnicy obejmy, wielkości znaku oraz sposobu osadzenia w gruncie. Słupki są kompatybilne ze wszystkimi typowymi uchwytami i obejmami stosowanymi do montażu znaków drogowych, dlatego mogą być łączone ze standardowymi elementami mocującymi dla oznakowania pionowego. W przypadku większych tablic, dodatkowych tabliczek lub elementów pomocniczych warto dobrać wariant o większej średnicy albo wzmocnionej konstrukcji.
