Pachołki drogowe
Pachołki drogowe służą do szybkiego i czytelnego wyznaczania stref tymczasowej organizacji ruchu, miejsc robót oraz obszarów wymagających doraźnego ostrzeżenia. Stosuje się je tam, gdzie oznakowanie musi być łatwe do ustawienia, przeniesienia i dostosowania do zmieniających się warunków pracy. W tej kategorii dostępne są warianty U-23a, U-23b, U-23c i U-23d, różniące się wysokością, masą, wymiarami podstawy oraz szerokością pasa ostrzegawczego. Użytkownik może dobrać model elastyczny lub wersję z ciężką podstawą, a także wybrać pachołki z białymi pasami ostrzegawczymi albo folią odblaskową I lub II generacji, zależnie od miejsca użycia i wymaganej widoczności oznakowania.
Pachołki drogowe U-23 w tymczasowej organizacji ruchu
Pachołki drogowe to stosowane w tymczasowej organizacji ruchu przenośne urządzenia bezpieczeństwa ruchu drogowego oznaczone symbolem U-23, przeznaczone do tymczasowego oznaczania toru ruchu, przeszkód, zwężeń jezdni i stref robót w pasie drogowym. W drogownictwie stosowane są jako przenośne oznakowanie podczas prac krótkotrwałych i szybko postępujących oraz wszędzie tam, gdzie układ wygrodzenia musi być łatwo zmieniany.
Parametry techniczne
- Oznaczenie urządzenia BRD: U-23
- Typ urządzenia BRD: pachołek drogowy
- Warianty urządzenia: U-23a, U-23b, U-23c, U-23d
- Konstrukcja: pachołek stożkowy wykonany z elastycznego tworzywa
- Wysokości normatywne wariantów: U-23a – 1000 mm, U-23b – 750 mm, U-23c – 500 mm, U-23d – 300 mm
- Elementy poprawiające widoczność: białe pasy ostrzegawcze lub folia odblaskowa I (RA1) lub II generacji (RA2)
- Kolorystyka: pomarańczowa lub czerwono-pomarańczowa powierzchnia ostrzegawcza
- Odporność środowiskowa: materiały odporne na promieniowanie UV, wilgoć oraz zmienne temperatury
Charakterystyczne cechy pachołków drogowych
- Zróżnicowane wysokości - modele o wysokości około 30, 50, 75 i 100 cm pozwalają dobrać oznakowanie do warunków drogowych oraz wymaganej widoczności wynikającej z odległości w danym miejscu.
- Warianty U-23a, U-23b, U-23c i U-23d - poszczególne typy różnią się wysokością, wymiarami podstawy, szerokością pasa ostrzegawczego i minimalną masą, co ułatwia dopasowanie produktu do konkretnego zadania.
- Dwa typy konstrukcji - dostępne są modele elastyczne oraz warianty z ciężką podstawą, dzięki czemu można wybrać rozwiązanie wygodne w transporcie albo bardziej stabilne po ustawieniu.
- Różne elementy poprawiające widoczność - w zależności od modelu stosowane są białe pasy ostrzegawcze albo folia odblaskowa typ 1 lub typ 2.
- Odporność na zmienne warunki atmosferyczne - materiały stosowane w tych wyrobach są odporne na promieniowanie UV, wilgoć i zmienne temperatury, więc mogą być używane w typowych warunkach terenowych.
- Możliwość współpracy z akcesoriami - wybrane modele pozwalają montować lampy ostrzegawcze, taśmy odgradzające oraz elementy wykorzystywane w prostych systemach wygrodzeń.
Znaczenie użytkowe pachołków drogowych
- Doraźne oznakowanie miejsca zagrożenia - pachołki można rozmieścić szybko, bez montażu do podłoża, co ułatwia oznaczenie miejsca robót krótkotrwałych albo przesuwającej się strefy prac.
- Rozdzielenie stref ruchu poprzez wizualne wyznaczenie granicy - ustawienie pachołków w ciągu lub w obrysie wskazuje tor jazdy, obszar wyłączony z ruchu albo fragment nawierzchni, na który nie należy wjeżdżać.
- Czytelne prowadzenie ruchu - kontrastowa kolor pachołka i elementy poprawiające widoczność pomagają kierowcy rozpoznać przebieg zwężenia, skosu lub powierzchni wyłączonej z ruchu.
- Stabilność urządzeń - w lokalizacjach narażonych na podmuchy powietrza albo oddziaływanie mijających pojazdów można stosować pachołki z cięższą podstawą, co ogranicza ich przemieszczanie.
- Szybka zmiana lokalizacji oznakowania - lekkie modele ułatwiają transport w pojeździe służbowym i szybkie przestawienie oznakowania wraz ze zmianą miejsca wykonywania prac.
- Możliwość łączenia w ciągi wygrodzeń - pachołki ustawione w linii i połączone taśmą wyznaczają granicę strefy wyłączonej z ruchu.
Rodzaje pachołków drogowych U-23
| Typ pachołka | Wysokość (h) | Wymiary podstawy (k) | Szerokość pasa (P) | Minimalna masa | Charakterystyka zastosowania |
|---|---|---|---|---|---|
| U-23a | 1000 mm | 500 x 500 mm | 200 mm | 6 kg | Najwyższy wariant z największą podstawą i najszerszym pasem ostrzegawczym. Gdy oznakowanie ma być dobrze widoczne, zwłaszcza przy robotach drogowych na odcinkach o większym natężeniu ruchu. |
| U-23b | 750 mm | 400 x 400 mm | 150 mm | 4 kg | Wariant pośredni stosowany do wyznaczania przebiegu ruchu i oznaczania zwężeń. Przy tymczasowej organizacji ruchu, gdy potrzebne jest czytelne prowadzenie toru jazdy pojazdów. |
| U-23c | 500 mm | 300 x 300 mm | 100 mm | 2 kg | Mniejszy wariant do oznakowania robót krótkotrwałych i punktowych. Przy pracach utrzymaniowych i lokalnych wygrodzeniach, gdzie liczy się szybkie ustawienie elementów. |
| U-23d | 300 mm | 200 x 200 mm | 75 mm | brak określonej minimalnej masy | Najniższy wariant do doraźnego oznaczania niewielkich przeszkód. Gdy wygrodzenie ma charakter punktowy i nie ma potrzeby stosowania wyższego oznakowania. |
W praktyce stosuje się kilka wariantów konstrukcyjnych pachołków drogowych U-23, różniących się masą, stabilnością oraz sposobem zastosowania.
- Pachołki elastyczne - wykonane z elastycznego tworzywa sztucznego, najczęściej w wysokościach 50 cm, 75 cm oraz 100 cm. Posiadają białe pasy ostrzegawcze zwiększające widoczność elementu. Dzięki sprężystości materiału pachołek może odkształcić się po najechaniu przez pojazd i wrócić do pierwotnego kształtu.

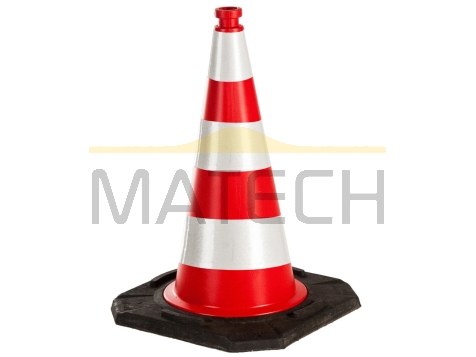

- Pachołki z ciężką podstawą - wyposażone w stabilną podstawę wykonaną z gumy o dużej masie. Dostępne są w wysokościach 50 cm, 75 cm oraz 100 cm i mogą być wyklejane folią odblaskową I lub II generacji. Zwiększona masa ogranicza przewracanie się pachołka pod wpływem wiatru lub przejeżdżających pojazdów.
- Pachołki lekkie - modele o niewielkiej masie, łatwe w transporcie i szybkie do ustawienia. Stosowane są przede wszystkim do doraźnego oznaczania przeszkód, krótkotrwałych robót oraz czasowo wydzielanych stref ruchu na parkingach i placach manewrowych.
Jak dobrać pachołek drogowy
- Wysokość urządzenia - ma znaczenie tam, gdzie pachołek musi być widoczny z większej odległości; w takich warunkach wybiera się wyższe warianty, najczęściej U-23a lub U-23b.
- Masa i rodzaj podstawy - w miejscach narażonych na podmuchy powietrza oraz blisko przejeżdżających pojazdów lepszym wyborem są modele z ciężką podstawą gumową; do częstego przenoszenia wygodniejsze są wersje lżejsze.
- Klasa drogi i warunki ruchu - dobór wariantu pachołka U-23 powinien odpowiadać wymaganiom określonym dla danego miejsca stosowania w przepisach dotyczących urządzeń bezpieczeństwa ruchu drogowego, w tym wymaganiom wymiarowym i zasadom stosowania właściwym dla odmian U-23a, U-23b, U-23c i U-23d.
- Charakter prowadzonych robót - przy pracach szybko postępujących lepiej sprawdzają się pachołki łatwe do transportu i szybkiego rozstawiania, natomiast przy dłuższym utrzymaniu strefy warto uwzględnić większą stabilność ustawienia.
- Zakres wygrodzenia - jeżeli pachołki mają współpracować z taśmą odgradzającą albo lampą ostrzegawczą, trzeba wybrać modele przystosowane do montażu takich akcesoriów.
Typowe zastosowania pachołków drogowych
- Wyznaczanie toru jazdy na odcinkach robót drogowych - pachołki ustawia się w linii prowadzącej ruch, dzięki czemu kierowca widzi przebieg tymczasowego pasa lub skosu.
- Oznaczanie zwężeń jezdni w pasie drogowym - urządzenia wyznaczają granicę części jezdni wyłączonej z ruchu i oddzielają ją od czynnej części pasa ruchu.
- Wygrodzenie stref robót krótkotrwałych przy pracach utrzymaniowych - elementy wyznaczają granicę obszaru pracy, oddzielają go od części dostępnej dla ruchu i pozwalają na szybkie przemieszczenie wraz z brygadą.
- Zabezpieczanie świeżo malowanego oznakowania poziomego na jezdni - pachołki wskazują świeżo malowany fragment nawierzchni, na który pojazdy nie powinny wjeżdżać do czasu zakończenia prac.
- Ostrzeganie o punktowej przeszkodzie na drodze lub parkingu - pachołek oznacza miejsce wymagające ominięcia bez potrzeby stosowania rozbudowanego wygrodzenia.
- Oznaczanie uskoków i lokalnych napraw nawierzchni w miejscu robót - pachołki wskazują obszar zmiany stanu nawierzchni, który wymaga ostrożnego przejazdu albo ominięcia.
- Wydzielanie powierzchni wyłączonej z ruchu na parkingach i placach manewrowych - urządzenia tworzą tymczasową granicę strefy, do której pojazdy nie powinny wjeżdżać.
- Oznakowanie robót nawierzchniowych przy wykonywaniu nakładek bitumicznych - pachołki wydzielają obszar pracy i pomagają utrzymać przejazd poza aktualnie zajętym pasem.
- Awaryjne oznaczenie miejsca zdarzenia lub uszkodzenia nawierzchni - przenośne urządzenia pozwalają szybko wskazać kierowcom obszar, który wymaga zachowania uwagi.
Akcesoria stosowane z pachołkami
- Taśmy odgradzające - służą do łączenia punktów wygrodzenia i wyznaczania szerszej strefy wyłączonej z ruchu.
- Lampy ostrzegawcze - stosowane są wtedy, gdy oznakowanie ma pozostać czytelne po zmroku lub przy ograniczonej widoczności.

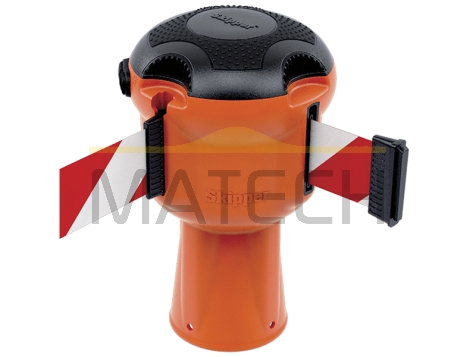

- Systemy rozwijania taśm ostrzegawczych - ułatwiają szybkie wykonanie tymczasowego wygrodzenia między ustawionymi pachołkami.
Zasady ustawiania pachołków drogowych w organizacji ruchu
Skuteczność oznakowania tymczasowego zależy nie tylko od doboru wariantu U-23, ale również od prawidłowego rozmieszczenia pachołków względem kierunku ruchu, szerokości wygrodzenia i rodzaju wykonywanych prac. W praktyce pachołki wykorzystuje się do prowadzenia toru przejazdu, wyznaczania skosów oraz oddzielania strefy roboczej od części dostępnej dla ruchu.
Szczegółowe zasady rozmieszczania pachołków drogowych opisano w poradniku: jak ustawiać pachołki drogowe zgodnie z przepisami.
Pachołki drogowe U-23 są podstawowym wyposażeniem tymczasowej organizacji ruchu wszędzie tam, gdzie oznakowanie trzeba ustawić szybko, czytelnie i z możliwością bieżącej zmiany układu. Dobór odpowiedniego wariantu wysokości, konstrukcji i elementów poprawiających widoczność ułatwia przygotowanie oznakowania dopasowanego do charakteru robót oraz warunków pracy.
Najczęściej zadawane pytania
- Jaka wysokość pachołka drogowego na autostradę lub drogę szybkiego ruchu?
- Na drogach o dużych prędkościach i natężeniu ruchu stosuje się wyższe pachołki, najczęściej U-23a (100 cm) lub U-23b (75 cm), które są widoczne z większej odległości i lepiej wyznaczają przebieg pasa ruchu.
- Jaka waga pachołka, żeby się nie przewracał?
- W miejscach narażonych na podmuchy powietrza lub ruch pojazdów stosuje się pachołki z ciężką podstawą gumową. Większa masa podstawy ogranicza przesuwanie i przewracanie się elementu.
- Jaki pachołek na teren wewnętrzny i prywatny?
- Na parkingach, placach manewrowych i drogach wewnętrznych stosuje się najczęściej niższe i lżejsze modele, takie jak U-23c lub U-23d, które są łatwe do przenoszenia i wystarczające do oznaczeń punktowych lub krótkich wygrodzeń.
- Czy są składane wersje pachołków drogowych?
- Tak. Dostępne są pachołki składane, które po złożeniu zajmują mniej miejsca i są wygodne w transporcie. Stosuje się je głównie w sytuacjach wymagających częstego przewożenia oznakowania i szybkiego rozstawiania.
