Sygnalizacja wahadłowa - tymczasowa sygnalizacja świetlna

Sygnalizacja wahadłowa służy do czasowego sterowania ruchem naprzemiennym tam, gdzie przejazd w obu kierunkach jednocześnie nie jest możliwy. Stosuje się ją głównie przy robotach drogowych, remontach i zwężeniach jezdni, gdy trzeba utrzymać przejezdność jednego pasa bez stałego ręcznego kierowania ruchem. W kategorii znajdują się trzykomorowe zestawy fi 200 i fi 300 oraz warianty z minutnikiem odliczającym czas do zmiany sygnału. Mobilna konstrukcja i praca bez przewodu synchronizacyjnego ułatwiają przestawianie zestawów wraz z postępem robót. Przy wyborze należy uwzględnić widoczność sygnału, długość odcinka, czas oczekiwania i czas pracy na zasilaniu akumulatorowym. Automatyczna tymczasowa sygnalizacja świetlna może utrzymywać organizację ruchu również poza godzinami pracy personelu.

Tymczasowa wahadłowa sygnalizacja świetlna 200 mm - LED
Cena promocyjna 6 334,50 zł 5 150,00 zł Normalna cena 6 580,50 zł 5 350,00 zł
Tymczasowa sygnalizacja świetlna fi 300 mm - LED - wahadłowa
Cena promocyjna 8 105,70 zł 6 590,00 zł Normalna cena 8 474,70 zł 6 890,00 zł
Tymczasowa sygnalizacja świetlna z minutnikiem - LED - fi 200 wahadłowa
6 580,50 zł 5 350,00 zł

Sygnalizacja wahadłowa LED - charakterystyka systemu

Sygnalizacja wahadłowa to mobilny system automatycznej tymczasowej sygnalizacji świetlnej, który steruje naprzemiennym przejazdem pojazdów przez odcinek z przewężeniem lub czasowo wyłączonym pasem ruchu. Stanowi element czasowej organizacji ruchu i zastępuje stałe ręczne sterowanie przejazdem między przeciwnymi kierunkami. System stosuje się przede wszystkim podczas robót drogowych, remontów oraz w sytuacjach awaryjnych wymagających czasowego wprowadzenia ruchu wahadłowego.

Parametry techniczne sygnalizacji wahadłowej LED

Typ urządzenia BRD: tymczasowa sygnalizacja świetlna
Średnica komór sygnałowych: fi 200 mm lub fi 300 mm
Układ sygnałów: pełna sygnalizacja 3-komorowa (czerwony, żółty, zielony); opcjonalny minutnik
Źródło światła: diody LED, moc maksymalna 32 W
Regulacja intensywności świecenia: czujnik natężenia oświetlenia
Zasilanie: akumulatory 12V
Pobór prądu: średni 0,34 A / 12V, maksymalny ~1 A
Czas pracy: do 7 dni na akumulatorze 100 Ah
Zakres regulacji cyklu: 1-99 s (co 1 s) oraz 5-495 s (co 5 s)
Wariant specjalny: wersja z minutnikiem odliczającym czas do zmiany sygnału
Wymiary po złożeniu (wózek): 480 x 770 x 510 mm
Zakres temperatur pracy: od -20°C do +70°C
Zabezpieczenie antykorozyjne: obudowa malowana proszkowo, maszt ocynkowany ogniowo
Synchronizacja bezprzewodowa: standardowa praca bez przewodu synchronizacyjnego
Układ sterowania: mikroprocesorowy
Synchronizacja cykli: zegar kwarcowy

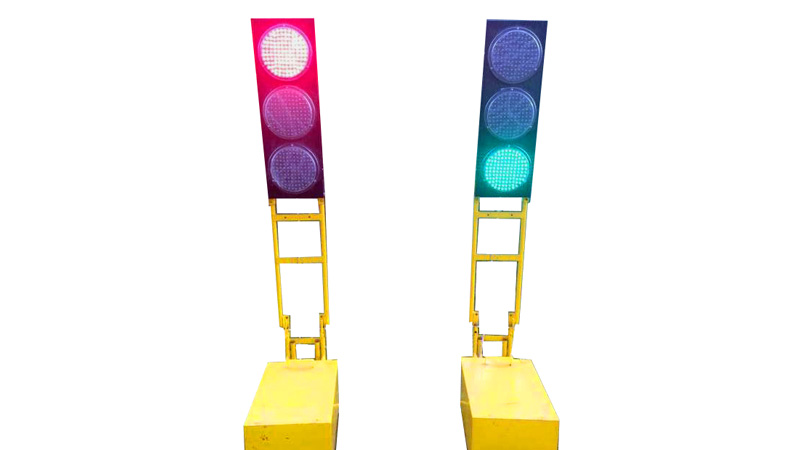

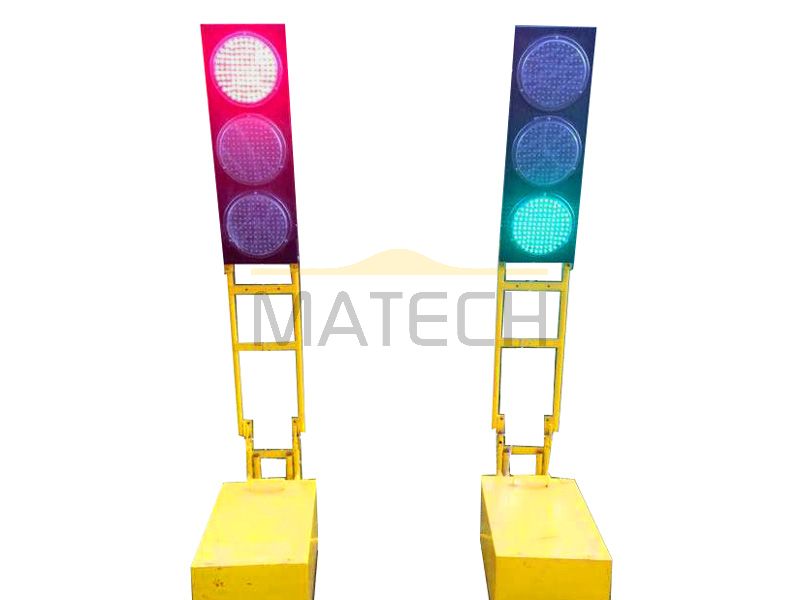

Sygnalizacja tymczasowa z 3-komorowym zestawem oświetlenia

Cechy sygnalizacji wahadłowej

Technologia LED - ogranicza pobór energii i zapewnia dobrą widoczność sygnałów w zmiennych warunkach oświetleniowych.
Pełny układ 3-komorowy - umożliwia prowadzenie ruchu wahadłowego z wykorzystaniem sygnałów czerwonego, żółtego i zielonego.
Dwa warianty średnicy komór - fi 200 i fi 300 pozwalają dobrać wielkość sygnału do wymaganej widoczności i warunków ruchu.
Regulowany cykl sygnalizacji - zakres od 1 do 99 sekund oraz od 5 do 495 sekund umożliwia ustawienie czasu faz do długości odcinka i organizacji ruchu.
Sterownik mikroprocesorowy - odpowiada za realizację cyklu sygnałów i automatyczną pracę zestawu.
Automatyczna regulacja jasności - czujnik natężenia oświetlenia dostosowuje intensywność świecenia do warunków dziennych i nocnych.
Ograniczenie odbicia światła słonecznego - diody LED poprawiają czytelność sygnału w silnym nasłonecznieniu bez potrzeby stosowania daszków przeciwsłonecznych.
Praca bez przewodu synchronizacyjnego - ułatwia ustawienie i przenoszenie zestawów bez układania kabla między nimi.
Składane wózki transportowe - pozwalają złożyć zestaw do wymiarów 480 x 770 x 510 mm, ułatwiając transport i magazynowanie.
Zabezpieczenie antykorozyjne - obudowa malowana proszkowo i maszt ocynkowany ogniowo zwiększają odporność elementów na warunki zewnętrzne.
Funkcje diagnostyczne i tryb awaryjny - sterownik informuje o wykrytych błędach, a w przypadku nieprawidłowości system przechodzi w tryb ostrzegawczy z migającym żółtym sygnałem.
Minutnik - opcjonalny wariant fi 200 wyświetla w miejscu sygnału żółtego czas pozostały do zmiany sygnału.

Sygnalizacja tymczasowa fi 200 z minutnikiem

Korzyści zastosowania sygnalizacji wahadłowej

Umożliwia prowadzenie ruchu bez stałego ręcznego kierowania - automatyczny cykl pozwala obsługiwać ruch wahadłowy bez ciągłej obecności osoby kierującej przejazdem.
Ogranicza częstotliwość obsługi zasilania - praca do 7 dni na akumulatorze 100 Ah zmniejsza liczbę przerw związanych z jego ładowaniem.
Uniezależnia synchronizację od zasięgu radiowego - zegar kwarcowy utrzymuje ustawiony cykl bez stałej wymiany danych między zestawami.
Umożliwia dopasowanie długości faz - regulowany cykl pozwala dostosować czasy sygnałów do długości odcinka.
Ułatwia reorganizację ruchu - mobilne zestawy można przestawiać wraz z postępem robót etapowanych.
Informuje kierowcę o czasie oczekiwania - wariant z minutnikiem pokazuje czas pozostały do zmiany sygnału podczas dłuższych cykli postoju.

Rodzaje sygnalizacji wahadłowej

Typ sygnalizacji	Parametry	Charakterystyka	Zastosowanie wariantu
Sygnalizacja wahadłowa LED fi 200	Komory fi 200 mm, 3-komorowa, 120 diod LED	Podstawowy wariant do standardowej organizacji ruchu	Drogi lokalne, gminne i powiatowe
Sygnalizacja wahadłowa LED fi 300	Komory fi 300 mm, 3-komorowa, 232 diody LED	Wariant o większej czytelności sygnału przy wyższej prędkości lub większym natężeniu ruchu	Odcinki o większym natężeniu ruchu i wymaganej większej widoczności sygnału, np. drogi wojewódzkie i krajowe
Sygnalizacja wahadłowa LED z minutnikiem	Fi 200 mm, odliczanie czasu	Wariant pokazujący czas pozostały do zmiany sygnału	Odcinki z dłuższym czasem oczekiwania przed sygnalizatorem

Zastosowanie sygnalizacji wahadłowej

Sterowanie ruchem na zwężeniu podczas robót drogowych - umożliwia przejazd jednym pasem dzięki naprzemiennemu dopuszczaniu pojazdów z obu kierunków.
Sterowanie ruchem na obiektach mostowych i wiaduktach - pozwala prowadzić ruch wahadłowy na odcinkach o ograniczonej szerokości jezdni.
Utrzymanie przejezdności podczas remontów nawierzchni - umożliwia prowadzenie prac bez całkowitego zamykania drogi.
Obsługa robót etapowanych - mobilną sygnalizację można przestawiać wraz z postępem prac.
Organizacja ruchu przy dłuższym czasie oczekiwania - wariant z minutnikiem informuje kierowców o czasie pozostałym do zmiany sygnału.
Sterowanie ruchem w sytuacjach awaryjnych - umożliwia czasowe wprowadzenie ruchu naprzemiennego po uszkodzeniu nawierzchni, zdarzeniu drogowym lub nagłym wyłączeniu pasa.
Obsługa robót długotrwałych także nocą - automatyczna sygnalizacja może utrzymywać sterowanie przejazdem na zwężeniach funkcjonujących przez wiele dni.
Czasowa regulacja przejazdu przy wydarzeniach i zmianach organizacji ruchu - znajduje zastosowanie tam, gdzie czasowo dostępny jest tylko jeden pas przejazdu.

Jak dobrać sygnalizację wahadłową

Przy doborze sygnalizacji wahadłowej należy uwzględnić widoczność sygnału, długość odcinka, czas pracy zestawu i przewidywany czas oczekiwania. Sygnalizatory powinny być umieszczone na wysokości od 1,0 m do 2,2 m, licząc do dolnej krawędzi światła, a widoczność sygnału powinna wynosić co najmniej 100 m.

Średnica komór sygnałowych - fi 200 stosuje się przede wszystkim na drogach lokalnych, gminnych i powiatowych oraz przy niższych prędkościach i mniejszym natężeniu ruchu. Fi 300 należy uwzględnić przy większej wymaganej widoczności sygnału, większym natężeniu ruchu, prędkości powyżej 50 km/h oraz na drogach wojewódzkich i krajowych.
Długość odcinka objętego ruchem wahadłowym - wpływa na wymagany czas przejazdu i ustawienie długości faz sygnalizacji.
Czas pracy bez obsługi zasilania - przy robotach długotrwałych znaczenie ma możliwość pracy zestawu do 7 dni na akumulatorze 100 Ah.
Przewidywany czas oczekiwania - przy dłuższych cyklach postoju można zastosować wariant fi 200 z minutnikiem pokazującym czas do zmiany sygnału.

W ofercie sklepu drogowego MATECH znajdują się warianty sygnalizacji wahadłowej przeznaczone do zastosowania w czasowej organizacji ruchu. Wymagania dotyczące sygnałów drogowych, ich parametrów oraz zasad lokalizacji określa rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. z 2019 r. poz. 2311, z późn. zm.). Dobór wariantu i rozmieszczenie sygnalizatorów należy odnosić do wymagań właściwych dla danej organizacji ruchu.

Zgodność i wymagania dla sygnalizacji tymczasowej

Urządzenia spełniają wymagania dotyczące sygnalizatorów tymczasowych w zakresie wymiarów, kolorystyki oraz zasad lokalizacji i stosowania w organizacji ruchu, określone w Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003 r.

Dokumentacja producenta wskazuje zgodność z wymaganiami dyrektywy 2004/108/CE (EMC) oraz normami EN 61000-4, EN 61000-6, EN 50081-1 i EN 55022.

FAQ - Najczęściej zadawane pytania

Jaka jest różnica między sygnalizacją fi 200 a fi 300?: Warianty różnią się średnicą komór sygnałowych. Fi 200 stosuje się głównie na drogach lokalnych, gminnych i powiatowych, natomiast fi 300 na odcinkach wymagających większej widoczności sygnału, m.in. przy większym natężeniu ruchu i wyższych prędkościach.
Jak długo działa sygnalizacja wahadłowa na akumulatorze?: Sygnalizacja może pracować do 7 dni na akumulatorze 100 Ah.
Czy zestaw zawiera dwa sygnalizatory?: Tak. Zestaw sygnalizacji wahadłowej zawiera dwa sygnalizatory do sterowania ruchem z przeciwnych kierunków.
Czy akumulator jest w komplecie?: Nie. Akumulator nie jest dołączony do zestawu.
Jaki jest zasięg bezprzewodowy sygnalizacji wahadłowej?: Sygnalizacja nie wymaga stałej komunikacji bezprzewodowej między zestawami. Synchronizacja jest realizowana przez zegar kwarcowy, dlatego utrzymanie ustawionego cyklu nie zależy od stałego zasięgu łączności radiowej.
Kiedy warto wybrać sygnalizację z minutnikiem?: Wariant z minutnikiem sprawdza się na odcinkach z dłuższym czasem oczekiwania, ponieważ pokazuje czas pozostały do zmiany sygnału.
