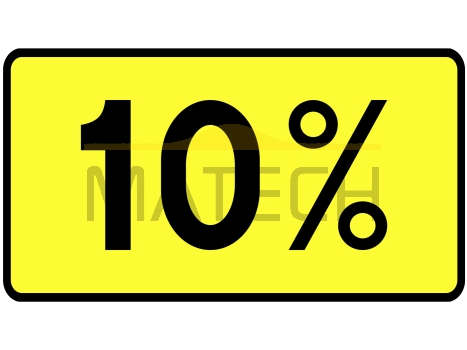

Tabliczka T-9: tabliczka wskazująca rzeczywistą wielkość spadku lub wzniesienia drogi - I generacja

Tabliczka, stosowana ze znakami A-22 niebezpieczny zjazd i A-23 stromy podjazd wskazuje rzeczywistą wartość spadku w procentach tangensa kąta nachylenia drogi do poziomu.

Skrócone zasady doboru wielkości znaków w zależności od rodzaju drogi i usytuowania znaku w tabeli poniżej:

Grupa wielkości znaku	Przewidziana kategorie dróg i miejsca zastosowania
Znaki MINI	Na tablicach kierujących i słupkach przeszkodowych W terenie zabudowanym, gdy warunki nie pozwalają na zastosowanie znaków większych (lub zastosowanie znaków większych pogorszy widoczność pieszych w rejonie przejść dla pieszych) Na wąskich uliczkach zabytkowych miast
Znaki MAŁE	Na drogach gminnych, wewnętrznych, w terenach zabudowanych Jako drogowskazy tablicowe na drogach powiatowych
Znaki ŚREDNIE	Na jedno-jezdniowych drogach krajowych i wojewódzkich Przy łącznicach dróg ekspresowych i autostrad Na drogach powiatowych, z pominięciem tablic drogowskazowych
Znaki DUŻE	Przy jezdniach głównych na drogach ekspresowych na drogach dwujezdniowych poza obszarem zabudowanym na drogach dwujezdniowych w obszarze zabudowanym, przy dopuszczonej prędkości powyżej 60km/h
Znaki WIELKIE	Przy jezdniach głównych na autostradach

UWAGA! Zasady doboru wielkości oznakowania tymczasowego

W przypadku prowadzenia prac w pasie drogowym należy zastosować o jedną grupę wielkości większe znaki niż standardowo stosowane na danym odcinku drogi. Wyjątek stanowi autostrada gdzie odpowiednia grupa wielkości to znaki WIELKIE! W miejscach szczególnie niebezpiecznych zaleca się stosowanie folii pryzmatycznej oraz łączenie oznakowania z sygnalizacją tymczasową czy urządzeniami bezpieczeństwa ruchu drogowego.

Regulacje prawne

Zalecamy szczegółowo zapoznać się z ROZPORZĄDZENIEM MINISTRA INFRASTRUKTURY z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. z dnia 23 grudnia 2003 r.)
