Znak B-16: zakaz wjazdu pojazdów o określonej wysokości - I generacja

Znak drogowy B-16 „zakaz wjazdu pojazdów o wysokości ponad … m” jest pionowym znakiem zakazu, który wyklucza wjazd pojazdów o wysokości przekraczającej wartość wskazaną na tarczy. Umieszcza się go przed przejazdami o ograniczonej wysokości, aby kierowca mógł rozpoznać dopuszczalny gabaryt pojazdu przed tunelem, wiaduktem, przewodem napowietrznym lub innym obiektem znajdującym się nad jezdnią. W organizacji ruchu znak służy do niedopuszczenia pojazdów niespełniających warunku wysokości do miejsca o ograniczonej skrajni pionowej. :contentReference[oaicite:0]{index=0}

Znaczenie znaku B-16 i obowiązek kierującego

• Znak zakazuje wjazdu pojazdom wyższym niż wartość podana na tarczy
• Kierujący powinien uwzględnić całkowitą wysokość pojazdu wraz z przewożonym ładunkiem lub wyposażeniem wystającym ponad jego nadwozie
• Pojazd przekraczający wskazaną wysokość nie może kontynuować jazdy w kierunku oznaczonego obiektu
• Kierowca takiego pojazdu powinien przed miejscem objętym zakazem wybrać trasę umożliwiającą przejazd
• Zakazu nie można ograniczać przez zastosowanie wyjątku odnoszącego się do wybranej grupy uczestników ruchu

Znaki zakazu dotyczące wymiarów pojazdów, w tym B-16, nie odnoszą się do kierujących pojazdami szynowymi poruszającymi się po wyznaczonych trasach. Warunki techniczne nie dopuszczają natomiast tworzenia wyjątków spod zakazu B-16 za pomocą tabliczek wyłączających określone pojazdy. :contentReference[oaicite:1]{index=1}

Kiedy stosuje się zakaz wjazdu pojazdów o określonej wysokości

• przed tunelem, którego wysokość nad jezdnią ogranicza przejazd wysokich pojazdów
• przed wiaduktem lub innym obiektem przebiegającym nad drogą
• przed miejscem, w którym nad jezdnią znajduje się linia sieci napowietrznej
• przed przejazdem o sklepieniu łukowym, gdy wysokość dostępna dla pojazdu zmienia się w poprzek jezdni
• na drogach prowadzących do parkingów, bram, hal lub obiektów technicznych, jeżeli projekt organizacji ruchu wymaga ograniczenia wysokości wjazdu

Zgodnie z warunkami technicznymi znak B-16 umieszcza się przed wskazanymi obiektami, gdy ich wysokość nad jezdnią jest mniejsza niż 4,5 m. Nie należy dobierać wartości na tarczy wyłącznie na podstawie nominalnej wysokości pojazdów korzystających z drogi; podstawą jest pomiar rzeczywistego prześwitu obiektu. :contentReference[oaicite:2]{index=2}

Dobór wartości i lokalizacja znaku B-16

• Wysokość obiektu mierzy się w obrębie drogi, w miejscu najmniejszej odległości pomiędzy jezdnią a dolną częścią obiektu
• Na znaku podaje się wartość o 0,5 m mniejszą od zmierzonej wysokości obiektu nad jezdnią
• Największa wartość liczbowa przewidziana dla znaku B-16 wynosi 3,9 m
• Znak ustawiony przed obiektem należy powtórzyć nad jezdnią, na przykład bezpośrednio na obiekcie
• Jeżeli znak musi zostać ustawiony przed miejscem, od którego obowiązuje zakaz, jego odległość można wskazać tabliczką T-21

Przy sklepieniu łukowym pomiar wykonuje się tak, aby odstęp 0,5 m został zachowany również pomiędzy sklepieniem a górną krawędzią pojazdu poruszającego się możliwie blisko ściany obiektu. Jeżeli pod takim obiektem prowadzą więcej niż dwa pasy ruchu w jednym kierunku, znaki umieszcza się nad poszczególnymi pasami i podaje na nich wartości odpowiadające dostępnej wysokości. Na znaku poprzedzającym obiekt wskazuje się największą z wartości zastosowanych nad pasami. :contentReference[oaicite:3]{index=3}

Warianty i oznakowanie uzupełniające

Znak B-16 nie ma odrębnych wariantów symbolu. Poszczególne wykonania różnią się wartością dopuszczalnej wysokości wpisaną na tarczy, ustalaną dla konkretnego obiektu i miejsca pomiaru.

• Tabliczka T-21 może wskazywać odległość od znaku do miejsca, w którym zaczyna obowiązywać ograniczenie
• Znaki F-5 lub F-6 mogą przekazywać wcześniejszą informację o zakazie, jeżeli wymaga tego układ drogi i trasy dojazdowe
• Przed obiektem dopuszczającym wyłącznie pojazdy o wysokości mniejszej niż 4 m można zastosować urządzenie bramowe U-10

Urządzenie bramowe U-10 może fizycznie uprzedzać o ograniczeniu skrajni. Umieszcza się na nim odpowiedni znak B-16, a lokalizację urządzenia należy dobrać tak, aby pojazd przekraczający wskazany gabaryt mógł zatrzymać się lub zawrócić przed obiektem. :contentReference[oaicite:4]{index=4}

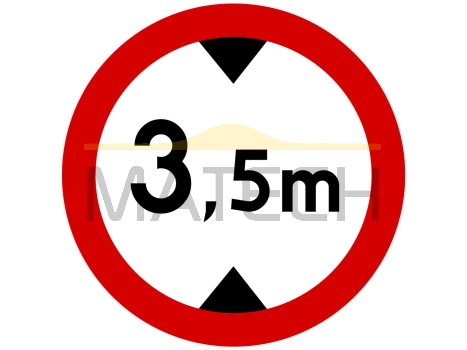

Jak wygląda znak B-16

• Kształt: okrągła tarcza
• Kolorystyka: białe tło, czerwona obwódka i czarny zapis
• Symbol: liczba określająca dopuszczalną wysokość pojazdu w metrach, umieszczona pomiędzy pionowymi strzałkami

Skrócone zasady doboru wielkości znaków w zależności od rodzaju drogi i usytuowania znaku w tabeli poniżej:

UWAGA! Zasady doboru wielkości oznakowania tymczasowego

W przypadku prowadzenia prac w pasie drogowym należy zastosować o jedną grupę wielkości większe znaki niż standardowo stosowane na danym odcinku drogi. Wyjątek stanowi autostrada gdzie odpowiednia grupa wielkości to znaki WIELKIE! W miejscach szczególnie niebezpiecznych zaleca się stosowanie folii pryzmatycznej oraz łączenie oznakowania z sygnalizacją tymczasową czy urządzeniami bezpieczeństwa ruchu drogowego.

Regulacje prawne

Zalecamy szczegółowo zapoznać się z ROZPORZĄDZENIEM MINISTRA INFRASTRUKTURY z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. z dnia 23 grudnia 2003 r.)
